产品介绍
product introduction
-
主要成分面材使用A级不燃材料,保温层使用无机A级不燃材料或有机B级难燃材料。
-

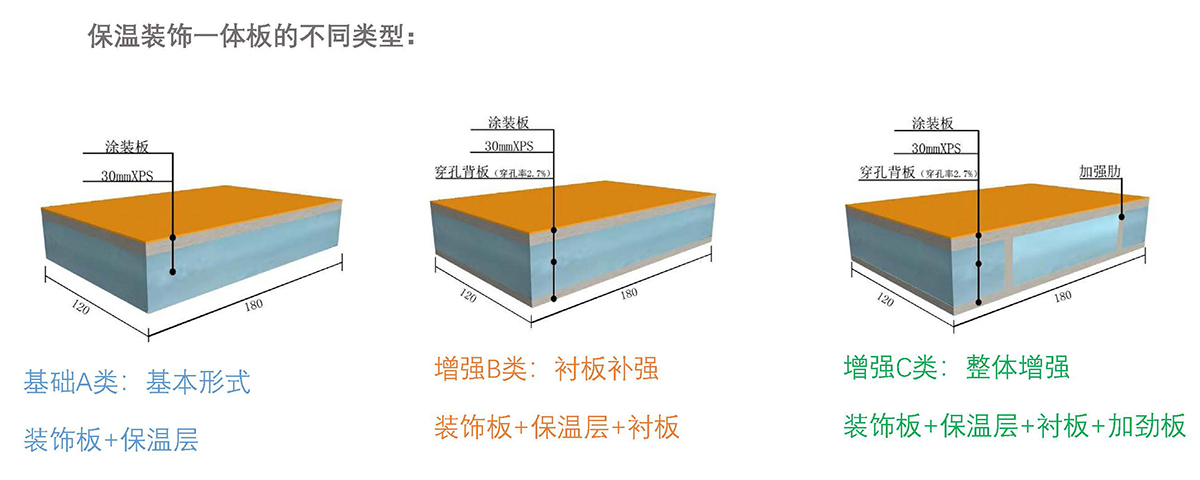

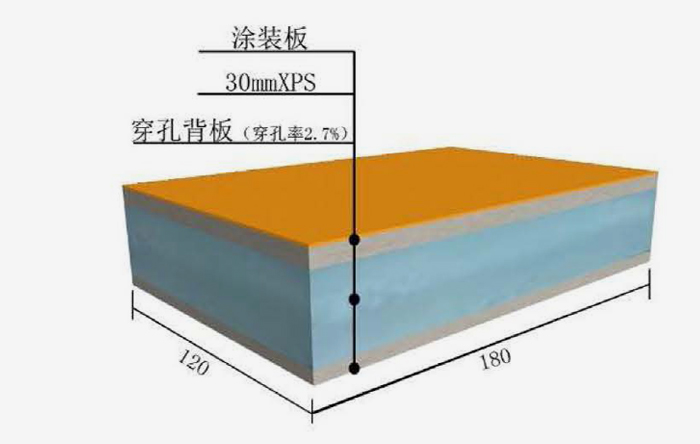

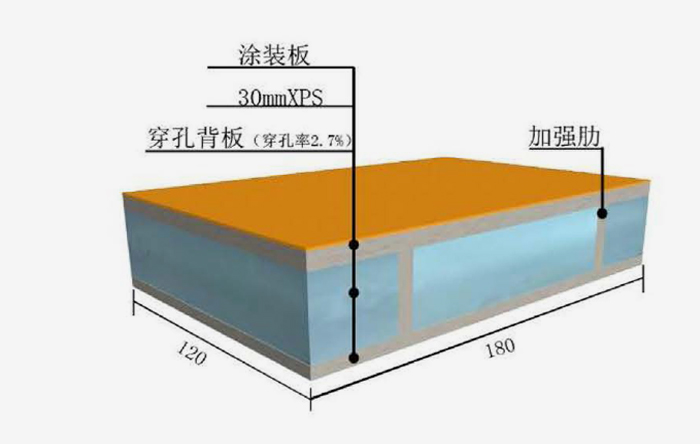

组合原理使用装饰面材与保温层通过胶粘剂复合预制的保温装饰一体板。
-
主要特征保温装饰一体化,较轻质,面材材质为纤维水泥板或预涂装纤维水泥板,可预涂装多种涂料面层,保温层采用导热系数≤0.05低密度板状材料。
-
保温层分A级和B级,A级以无机材料和复合型材料为主,如RW岩棉板、FSG防水珍珠岩保温板、STP超薄绝缘板和FPS水泥基聚苯颗粒保温板等; B级以有机材料为主,如EPS聚苯板、TPS改性聚苯板、SEPS石墨聚苯板、XPS挤塑板、PUR硬质聚安脂板、PF改性酚醛板、PE聚乙烯板等。
产品参数
product parameters
检测项目 | 单位 | 性能指标 | ||
保温材料燃烧性能 | 有机材料不低于B1级,无机材料不低于A2级 | |||
形状与尺寸偏差 | 长,宽,厚 | mm | ±2 | |
板面平整度 | mm | ≤2 | ||
对角线差 | mm | ≤3 | ||
单位面积质量 | kg/m² | Ⅰ型,≤20 | ||
耐候性 | 外观 | MPa | 无粉化、起鼓、起泡、脱落现象,无宽度大于0.1mm的裂缝 | |
面层与保温材料拉伸粘结强度, | ≥0.15 | |||
拉伸粘结强度 | 原强度 | MPa | ≥0.15,破坏发生在保温材料中 | |
耐水强度 | ≥0.15 | |||
耐冻融强度 | ≥0.15 | |||
抗冲击性 | J | 首层≥10,二层及以上≥3 | ||
不透水性 | 系统内侧未渗透 | |||
吸水量 | g/m² | ≤500 | ||
单点锚固力 | kN | ≥0.6 | ||
抗弯荷载(板自重倍数) | N | ≥3 | ||
以下为粘结砂浆要求,非保温板要求 | ||||
拉伸粘结强度 | 与粘结砂浆 | MPa | 原强度≥0.6,耐水强度≥0.4 | |
与保温装饰板 | 原强度≥0.15,耐水强度≥0.15 | |||
可操作时间 | h | ≥1.5 | ||
以下为饰面涂层要求,非保温板要求 | ||||
耐酸性 | 48h | 无异常 | ||
耐碱性 | 96h | 无异常 | ||
耐盐雾 | 500h | 无损伤 | ||
耐老化 | 1000h | 合格 | ||
耐沾污型 | % | ≤10 | ||
附着力 | 级 | ≤1 |
